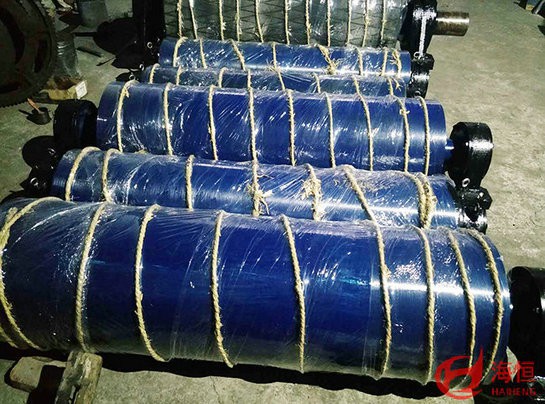

排渣滾筒通常由滾筒主體、傳動系統、進料口、出料口以及驅動裝置等構成。這些部分協同工作，實現混合物中雜質和粉塵的分離與排除。
　　一、具體結構細節
　　1.滾筒主體：排渣滾筒由內外兩層筒體組成。內層筒體上設計有大量的孔和間隙，這些孔和間隙在滾筒旋轉時起到分離雜質和粉塵的作用。
　　2.傳動系統：傳動系統負責將動力傳遞給滾筒，使其能夠旋轉。這一系統可能包括齒輪、鏈條、皮帶等傳動元件，具體取決于滾筒的設計和應用場景。

　　3.進料口與出料口：進料口混合物通過進料口進入排渣滾筒。進料口通常設計成斜向上的角度，以便于物料順利進入滾筒內部。出料口被分離的雜質和粉塵通過出料口排出滾筒。同時，較小的顆粒和清潔的物料則通過內層筒體的孔和間隙滾出滾筒。

　　4.驅動裝置：驅動裝置是排渣滾筒的動力來源，通常采用電機或液壓系統。這些裝置將電能或液壓能轉化為機械能，驅動滾筒旋轉。
　　5.其他輔助結構：部分滾筒還可能包括軸承座、密封裝置等輔助結構。軸承座用于支撐滾筒的旋轉部分，并確保排渣滾筒穩定運行；密封裝置則用于防止物料泄漏和粉塵污染。
　　二、結構特點與應用
　　1.結構特點：排渣滾筒結構簡單、操作方便，能夠有效地分離出混合物中的雜質和粉塵。同時，其特殊的設計（如倒錐體結構、輪幅式接觸面等）使得其在處理大塊物料和防止膠帶跑偏方面表現很好。
　　2.應用領域：廣泛應用于建筑、冶金、礦山等行業，特別適用于帶式輸送機改向滾筒處，排渣滾筒對防止物料對膠帶的擱壓和磨損、提高膠帶使用壽命具有重要作用。
　　綜上所述，排渣滾筒的結構設計充分考慮了物料處理的需求和設備的穩定運行要求，通過各部分的協同工作實現了雜質和粉塵的有效分離與排除。
